CNC 밀링이란 무엇입니까?
한 문장에서 : CNC 밀링은 컴퓨터로 제어되는 회전 공구를 사용하여 단단한 재료 블록에서 정밀한 부품을 깎아내는 절삭 가공 공정입니다.
프로그래밍 가능한 회전 절삭 공구라고 생각하시면 됩니다. 이 공구는 고속으로 회전하며 디지털 공구 경로를 따라 금속, 플라스틱 또는 목재의 미세한 조각들을 깎아내어 부품의 형태를 만들어냅니다. 모든 움직임이 컴퓨터 프로그램에 의해 제어되기 때문에 매우 정확하고 반복 가능한 공정을 제공합니다.
프로세스와 기계 — 간단한 구분입니다
사람들은 이 두 용어를 종종 혼용해서 사용하지만, 실질적인 차이가 있습니다.
- CNC 밀링 → 그 방법 (컴퓨터 제어하에 절단하는 방법)
- CNC 밀링 머신 → 그 물리적 장비 그 과정을 수행하는 것
쉽게 기억하는 방법은 다음과 같습니다. 밀링은 당신이 하는 작업이고, 기계는 그 작업을 하는 도구입니다.
CNC 밀링 대 수동 밀링
수동 밀링과 CNC 밀링 모두 회전하는 절삭 공구를 사용하여 재료를 제거합니다. 차이점은 누가(또는 무엇이) 회전하는 공구를 안내하는지에 있습니다.
| 수동 밀링 | CNC 밀링 | |
| Control: | 작업자가 테이블과 공구를 손으로 움직입니다. | 컴퓨터는 작성된 프로그램(G-코드)을 따라 작동합니다. |
| 정확성 | 작업자의 기술에 따라 다릅니다 | 마이크론 단위 이내로 재현 가능 |
| 모양 복잡성 | 수동으로 할 수 있는 일에 제한이 있습니다. | 복잡한 곡선, 포켓 및 3D 표면을 처리합니다. |
| 생산 속도 | 간단하고 일회성 작업에 적합합니다. | 설치 후에는 무인으로 작동하며, 반복적인 작업에 매우 적합합니다. |
결론적으로, CNC 밀링은 수작업으로는 너무 어렵거나, 시간이 너무 많이 걸리거나, 아예 불가능한 형상을 안정적으로 생산할 수 있습니다.
CNC 밀링 머신은 무엇으로 만들어지나요?
크기나 브랜드에 상관없이 거의 모든 CNC 밀링 머신에는 세 가지 핵심 구성 요소가 있습니다.
- 스핀들 - 절삭 공구를 고정하고 회전시키는 모터 구동 장치. 스핀들 속도는 무거운 금속을 제거하는 데 필요한 수천 rpm에서 정밀 가공 작업에 필요한 30,000만 rpm 이상까지 다양합니다.
- 작업대 - 원자재를 고정하는 플랫폼입니다. 기계 설계에 따라 테이블이 스핀들 아래로 이동하거나 스핀들이 테이블 위로 이동합니다. 절삭력을 효과적으로 제어하려면 안정적인 공작물 고정이 필수적입니다.
- CNC 제어 시스템 – 프로그램(G 코드)을 읽고, 여러 축을 따라 움직임을 조정하고, 공구 교환을 관리하고, 공정을 모니터링하는 "두뇌"입니다.
대부분의 기계는 최소 3개의 직선 축(X, Y, Z)을 따라 움직입니다. 4번째 또는 5번째 회전축을 추가하면 한 번의 설정으로 각도가 있는 형상이나 복잡한 기하학적 형상을 가공할 수 있습니다.
한 대의 기계로 여러 가지 작업 수행
모든 CNC 밀링 머신이 한 가지 작업만을 위해 만들어진 것은 아닙니다. 어떤 기계는 무거운 절삭 작업에 특화되어 있고, 어떤 기계는 섬세한 조각 작업에 특화되어 있습니다. 최근에는 이러한 기계들이 점점 더 많이 등장하고 있는데, 이러한 기계들을 흔히 "CNC 밀링 머신"이라고 부릅니다. 조각 및 밀링 머신 고속 스핀들을 사용하여 정밀한 가공을 가능하게 하고, 견고한 프레임으로 깊은 절삭과 단단한 소재 가공도 처리할 수 있습니다. 이러한 하이브리드 기능 덕분에 작업장에서는 동일한 플랫폼에서 가벼운 표면 조각과 무거운 슬롯 밀링 작업을 모두 수행할 수 있어 설정 시간을 단축하고 공정 제어를 강화할 수 있습니다.

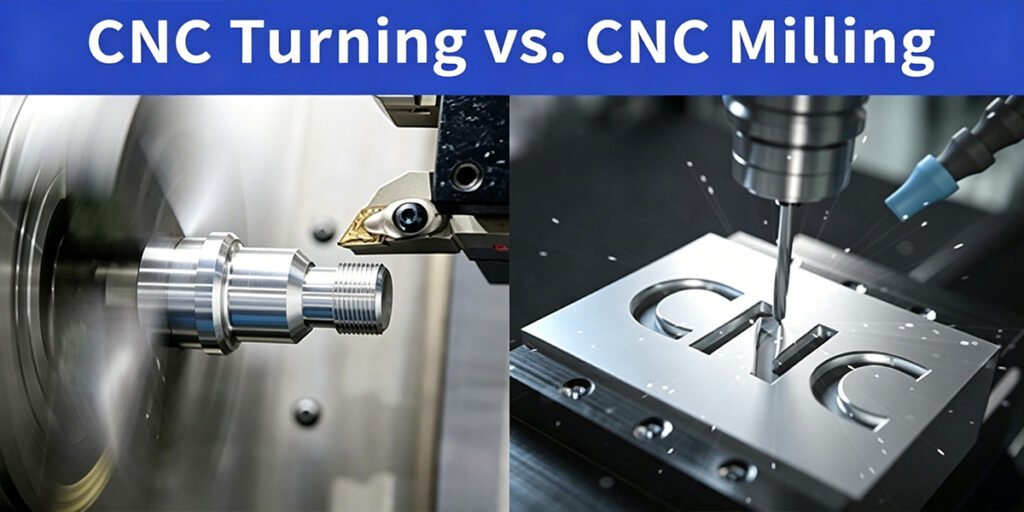

밀링, 터닝, 조각 – 차이점은 무엇일까요?
기계 공장에 들어가면 밀링, 터닝, 조각이라는 세 가지 공정이 종종 혼동됩니다. 모두 재료를 깎아내는 공정이지만, 공구와 공작물이 움직이는 방식은 완전히 다릅니다.
| 방법 | 전달 방법 | 주요 부품 및 특징 |
| 갈기 | 회전하는 공구가 고정되어 있거나 천천히 위치가 조정되는 공작물 주위를 움직입니다. | 평면, 포켓, 슬롯, 복잡한 3D 윤곽, 금형 캐비티. |
| 선회 | 공작물이 고속으로 회전하는 동안 고정된 절삭 공구가 재료를 제거합니다. | 축, 핀, 부싱, 나사산 및 기타 모든 원형 원통형 부품. |
| 조각 | 작고 날카로운 도구가 매우 빠른 속도로 회전하면서 표면에 미세한 선이나 무늬를 그립니다. | 텍스트, 로고, 일련번호, 장식 패턴, 섬세한 질감. |
실제로 조각은 종종 밀링의 정밀 가공 하위 분야입니다. 회전하는 공구가 프로그래밍된 경로를 따라 움직이는 유사한 기계 역학을 사용하지만, 훨씬 가벼운 절삭, 더 높은 스핀들 속도, 그리고 더 작은 공구를 사용합니다. 문제는 일반적인 경량 조각기는 깊은 밀링에 필요한 강성이 부족할 수 있고, 중량 밀링기는 선명한 조각 디테일을 위한 스핀들 속도를 확보하지 못할 수 있다는 점입니다.
그래서 일부 기계 제작업체들은 이제 설계를 합니다. 두 가지 모두 수행할 수 있는 강성 프레임 기계고속 스핀들, 견고한 주조 구조, 그리고 고품질 베어링을 갖춘 이 장비는 동일한 플랫폼에서 분당 30,000회전의 정밀 조각 작업과 강재의 두꺼운 슬롯 밀링 작업을 동시에 수행할 수 있습니다. 이러한 조합은 설정 시간을 단축하고 작업 공간을 절약하며 모든 공정을 한 곳에서 관리할 수 있도록 해줍니다. 표면 디테일 가공과 구조 절삭 작업이 모두 필요한 작업장에 실용적인 선택입니다.
CNC 밀링은 어떻게 작동합니까?
CNC 밀링은 일련의 연결된 단계를 통해 디지털 설계를 물리적 부품으로 구현합니다. 각 단계는 이전 단계를 기반으로 하며, 어느 단계라도 건너뛰거나 서두르면 나중에 불량 부품으로 이어질 수 있습니다. 일반적인 작업장에서의 공정 흐름은 다음과 같습니다.
한눈에 보기: 5단계 워크플로
- 1. CAD 설계 → 2. CAM 프로그래밍 → 3. 기계 설정 → 4. 자동 절삭 → 5. 부품 마감
1단계: CAD 설계 – 디지털 모델 생성
모든 것은 3D 모델에서 시작됩니다. 엔지니어 또는 설계자는 CAD 소프트웨어(예: SolidWorks, Fusion 360 또는 NX)를 사용하여 부품의 상세한 디지털 버전을 만듭니다. 이 모델에는 구멍, 포켓, 곡선, 나사산 등 모든 형상이 포함되며 공칭 치수와 공차가 정의됩니다.
이 단계에서는 아직 절삭 작업이 이루어지지 않았습니다. 하지만 여기서 내리는 결정, 즉 벽 두께, 모서리 반경, 구멍 깊이는 나중에 부품을 가공하는 데 얼마나 쉽거나 어려울지에 직접적인 영향을 미칩니다.
2단계: CAM 프로그래밍 – 모델에서 공구 경로까지
CAD 모델이 완성되면 CAM 소프트웨어(컴퓨터 지원 제조)로 넘어갑니다. 여기서 가공 전략이 정의됩니다.
프로그래머 또는 기계공이 선택합니다.
- 어떤 절삭 공구를 사용해야 할까요?
- 작업 순서 (먼저 황삭, 그 다음 정삭)
- 공구가 재료에 접근하는 방식, 즉 공구 경로
- 절삭 매개변수: 스핀들 속도, 이송 속도, 절삭 깊이
CAM 소프트웨어는 CNC 기계가 이해하는 프로그래밍 언어인 G 코드로 일련의 명령어를 생성합니다. G 코드는 다음과 같은 상세한 스크립트라고 생각하면 됩니다. "여기로 이동, 이 깊이로 절삭, 이 속도로 이 경로를 따라 절삭, 후퇴, 공구 교체, 반복."
3단계: 장비 설정 – 물리적 작업 공간 준비
가공을 시작하기 전에 기계를 정확하게 설정해야 합니다. 이는 부품 품질에 실질적인 영향을 미치는 중요한 단계입니다.
설정 과정은 다음과 같습니다.
- 바이스, 클램프 또는 맞춤형 고정 장치를 사용하여 원자재(가공물)를 작업대에 단단히 고정합니다.
- 필요한 절삭 공구를 스핀들 또는 자동 공구 교환기 매거진에 장착합니다.
- 작업 좌표계 설정 — 공구를 공작물에 접촉시켜 기준점을 정의함으로써 기계에 부품의 공간상 위치를 알려주는 것입니다.
설정이 부실하면 프로그램이 아무리 좋아도 품질이 떨어지는 부품이 생산됩니다. 이것이 바로 숙련된 기계공들이 이 단계를 중요하게 여기는 이유입니다.

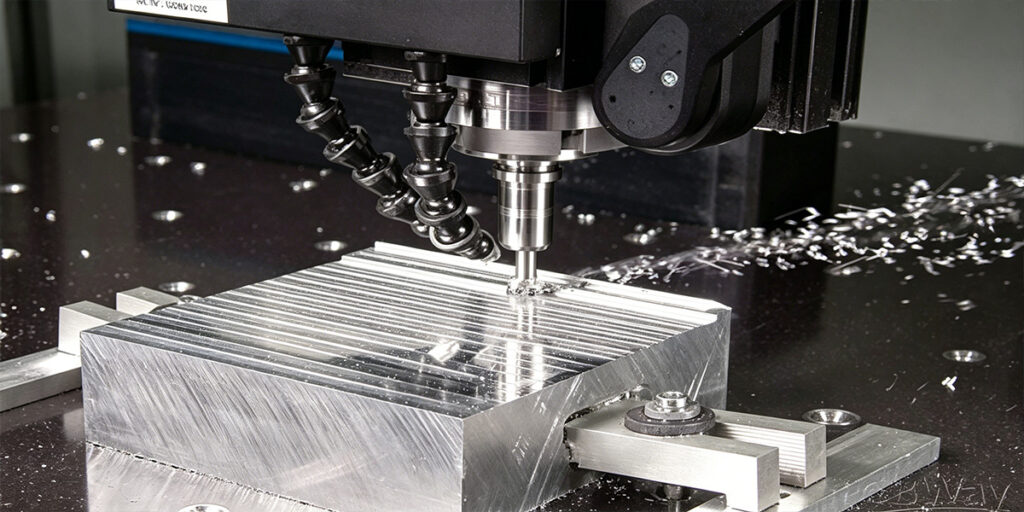

4단계: 자동 절단 – 기계가 작업을 시작합니다
프로그램 로드 및 설정 확인이 완료되면 작업자는 사이클 시작 버튼을 누릅니다. 이때부터 CNC 제어 시스템이 작동을 시작합니다.
스핀들은 프로그램된 속도로 절삭 공구를 회전시킵니다. 기계는 기계 설계에 따라 공구, 테이블 또는 둘 다를 이동시켜 공구를 공구 경로를 따라 이동시킵니다. 재료는 미세한 칩 형태로 층층이 제거됩니다. 제어 시스템은 여러 축을 동시에 제어하고, 프로그램된 이송 속도를 유지하며, 필요에 따라 공구 매거진에서 공구를 자동으로 교체할 수 있습니다.
복잡한 부품의 경우, 한 번의 가공 과정에서 여러 가지 공구가 사용될 수 있습니다. 예를 들어, 윗면을 평평하게 하는 페이스 밀, 주요 홈을 황삭하는 대형 엔드밀, 세부적인 부분을 마무리하는 소형 엔드밀, 그리고 매끄러운 3D 표면을 만드는 볼 노즈 커터 등이 사용됩니다. 이러한 가공 순서는 작업자의 개입 없이 기계가 자동으로 처리합니다.
5단계: 부품 마무리 작업 - 스핀들 정지 후
공정이 끝나면 거의 완성된 부품이 기계에서 나옵니다. 하지만 작업은 아직 끝나지 않았습니다.
일반적인 후처리 단계는 다음과 같습니다.
- 고정 장치에서 부품을 제거합니다.
- 디버링 — 절단 과정에서 남은 날카로운 모서리와 작은 버를 제거하는 작업
- 청소 — 냉각수, 칩, 오일 제거
- 검사 — 캘리퍼스, 마이크로미터 또는 CMM(좌표 측정기)을 사용하여 주요 치수를 확인하여 부품이 도면과 일치하는지 확인합니다.
많은 공장에서 이 최종 검사는 앞서 진행된 CAD, CAM 및 설정 작업이 정확하게 수행되었는지 확인하는 단계입니다. 치수가 어긋난 경우 공정을 조정하여 다음 부품이 제대로 생산됩니다.
CNC 밀링 머신의 종류: 어떤 모델이 프로젝트에 적합할까요?
CNC 밀링 머신은 "만능" 기계가 아닙니다. 축의 움직임, 방향, 그리고 특정 산업 용도에 따라 분류됩니다. 적합한 유형을 선택하는 것은 부품의 복잡성과 생산 비용 사이의 균형을 맞추는 데 필수적입니다.

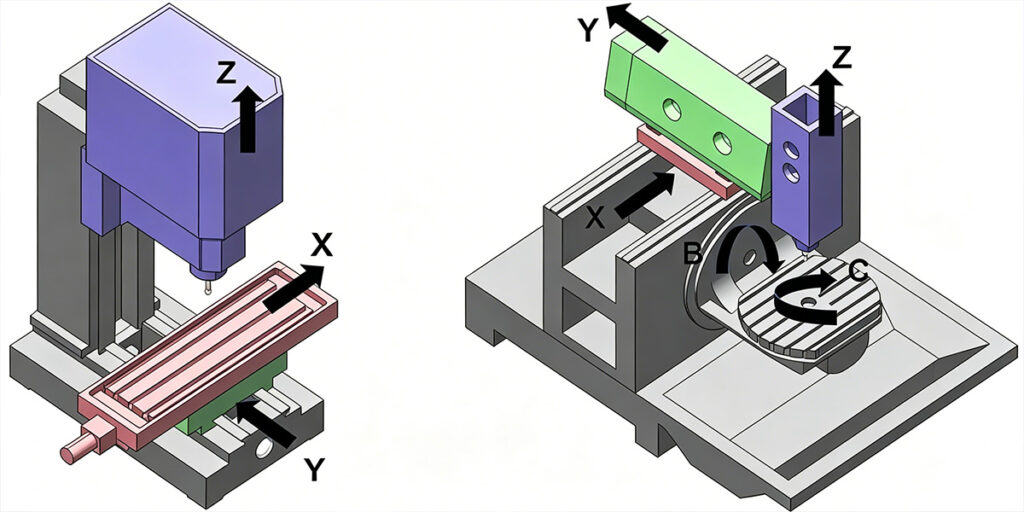

1. 축을 기준으로 한 분류: 단순한 것부터 복잡한 것까지
축의 개수는 기계가 복잡한 형상을 처리할 수 있는 능력과 필요한 설정 횟수를 결정합니다.
- 3 축 CNC 밀링: 가장 흔하게 사용되는 "핵심 공구"입니다. X, Y, Z축을 따라 이동하며, 평평한 부품이나 단일 평면에 존재하는 형상 가공에 이상적입니다. 비용 효율성이 매우 높지만, 복잡한 부품의 경우 수동으로 위치를 조정해야 할 수도 있습니다.

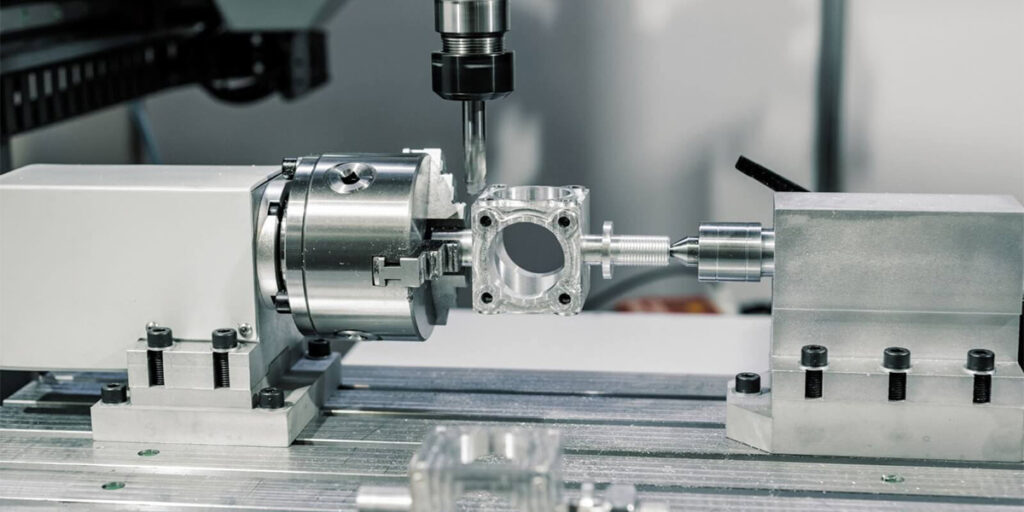

- 4축 CNC 밀링: 이로써 테이블에 회전축(A축)이 추가됩니다. 기계가 공작물을 회전시킬 수 있게 되어 기계를 멈추지 않고도 원통 측면에 슬롯이나 구멍을 절삭하는 데 매우 적합합니다.

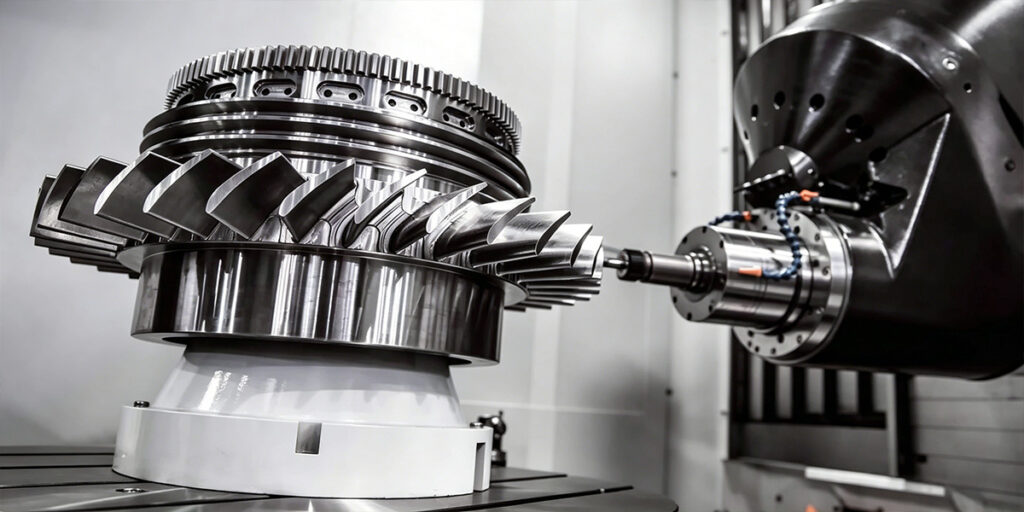

- 5축 CNC 밀링: 최고의 정밀도를 자랑합니다. 두 개의 추가 회전축을 통해 거의 모든 각도로 가공할 수 있습니다. 항공우주용 터빈 블레이드나 복잡한 의료용 임플란트 제작에 사용됩니다. 가장 큰 장점은 "원앤던(one-and-done)" 가공으로, 단 한 번의 설정으로 복잡한 부품을 완성하여 정확도를 획기적으로 높일 수 있다는 점입니다.
축별 빠른 비교
| 축 | 설정 유연성 | 복잡한 표면 | 상대 비용 | 일반적인 부품 |
| 3 | 낮음 - 설정당 메인 면 하나 | 아니 | 높음 | 플레이트, 하우징, 브래킷 |
| 4 | 중형 - 부가 기능을 추가합니다 | 아니 | 중급 | 샤프트, 매니폴드, 측면 포트 부품 |
| 5 | 높음 - 어떤 얼굴, 어떤 각도에서든 | 가능 | 높음 | 날개, 임펠러, 유기적인 형태 |
2. 수직형 머시닝 센터와 수평형 머시닝 센터 비교
스핀들의 방향은 기계가 재료와 폐기물(칩)을 처리하는 방식을 결정합니다.
- 수직 머시닝 센터(VMC): 스핀들은 수직형입니다. 이러한 기계는 설치가 간편하고 가격이 저렴하며 작업자가 작업 방향을 잘 볼 수 있어 인기가 높습니다. 평판 가공과 같은 정밀 작업에 특히 적합합니다.
- 수평 머시닝 센터(HMC): 스핀들은 수평입니다. 이러한 제품은 대량 산업 생산을 위해 제작되었습니다. 방향 때문에, 칩 배출 이 방식이 우수한 이유는 중력이 금속 칩을 공구에서 멀리 끌어당겨 재절삭을 방지하고 공구 수명을 연장하기 때문입니다.
3. 포털 및 갠트리 밀링 머신
프로젝트 규모가 커지면 시스템 규모도 커집니다. 갠트리 밀 이 장비는 고정된 대형 테이블 위를 움직이는 다리 모양의 구조물을 특징으로 합니다. 이러한 장비는 기계 가공에 필수적입니다. 대형 산업용 부품예를 들어, 장거리 운송 시 안정성이 매우 중요한 대형 알루미늄 압출 제품이나 항공기 구조 부품 등이 있습니다.
4. 특수 하이브리드: 조각 및 밀링 머신
높은 정밀도와 섬세한 마감이 모두 요구되는 기업에게는, CNC 조각 및 밀링 머신 다재다능한 중간 지점을 제공합니다. 이 기계는 고속 회전(대개 24,000RPM 이상)과 밀링 머신의 견고함을 결합했습니다. 이를 통해 알루미늄에 대한 고강도 밀링 작업을 수행한 후 즉시 시리얼 번호나 로고와 같은 정밀 조각 작업으로 전환할 수 있어, 작업 공간과 투자 비용을 절감하는 다기능 솔루션을 제공합니다.
밀링 작업 유형
CNC 밀링 머신은 다양한 절삭 작업을 수행할 수 있으며, 각 작업은 사용되는 공구와 절삭 경로에 따라 정의됩니다. 아래는 현대 작업장에서 가장 흔히 볼 수 있는 밀링 작업입니다. 각 작업에 대한 간략한 정의와 일반적인 실제 사용 사례를 확인할 수 있습니다.
밀링 작업 유형
| 조작 | 그것이 무엇인지 | 일반적인 사용 |
| 페이스 밀링 | 절삭날의 끝면은 공작물의 윗면에서 얇은 층을 제거합니다. | 첫 번째 작업으로 평평하고 매끄러운 기준면을 만들거나 부품을 최종 두께로 가공하는 것. |
| 플레인 밀링(슬래브 밀링) | 둘레에 톱니가 있는 절삭 공구가 공작물 표면과 평행하게 움직이며 넓고 평평한 면을 따라 재료를 제거합니다. | 넓고 평평한 표면을 빠르게 거칠게 다듬은 후 페이스 밀링으로 마무리합니다. |
| 사이드 밀링 | 절삭은 주로 절삭날 측면의 톱니에 의해 이루어지며, 공구 축에 수직인 수직면을 생성합니다. | 블록을 직각으로 맞추거나 정확한 수직 벽을 가공하는 것. |
| 슬롯 밀링 | 절삭기는 재료 속으로 파고들거나 옆으로 이동하면서 좁은 홈이나 슬롯을 만듭니다. | 키홈, T자형 홈 또는 평행한 측벽을 가진 긴 홈을 가공합니다. |
| 엔드 밀링 | 엔드밀의 끝부분과 주변부를 이용하여 포켓, 숄더, 프로파일 등을 절삭하는 범용 작업입니다. | 내부 공동 가공, 모서리 윤곽 가공 또는 좁은 모서리 표면 마감 작업. |
| 숄더 밀링 | 측면 밀링 변형으로, 한 번의 가공으로 수직면과 수평면을 모두 생성하여 계단형 모서리를 만듭니다. | 다른 부품에 밀착되어야 하는 위치 결정용 어깨 부분, 플랜지 면 또는 결합면을 제작합니다. |
| 프로파일 밀링 | 이 도구는 부품의 불규칙하거나 곡선형인 외부 윤곽을 따라 외부 또는 내부 벽을 따라 움직입니다. | 브래킷, 캠 또는 금형 캐비티의 복잡한 외부 윤곽을 매끄러운 곡선으로 형상화합니다. |
| 포켓밀링 | 엔드밀링 작업은 부품 내부의 닫힌 영역을 정리하는 작업으로, 앞뒤로 왕복하며 층층이 재료를 제거하여 경계선 내의 모든 재료를 제거합니다. | 전자 장치 하우징을 위한 움푹 들어간 부분, 무게 감소용 포켓 또는 공간을 만듭니다. |
| 나사 밀링 | 회전하는 절삭 공구가 나선형 경로를 따라 이동하면서 기존의 탭이나 다이를 사용하지 않고 내부 또는 외부 나사산을 절삭합니다. | 가공하기 어려운 재료, 큰 직경 또는 나사산 맞춤에 대한 정밀한 제어가 중요한 경우에 나사산을 생산합니다. |
| 기어 밀링 | 정확한 톱니 형상에 맞춰 성형된 절삭 공구가 기어 톱니 사이 공간을 차례로 절삭합니다. | 전용 기어 제작 기계 대신 일반 CNC 밀링 머신으로 스퍼 기어, 헬리컬 기어 또는 스플라인을 제조합니다. |
| 앵글밀링 | 절삭 공구 또는 가공물을 정해진 각도로 기울여 경사진 표면, 모따기 또는 경사면을 만듭니다. | 고정 장치의 모서리를 비스듬하게 깎거나, 장부맞춤 홈을 만들거나, 경사진 장착면을 만드는 작업. |
| 폼 밀링 | 특정 단면 형상을 가진 맞춤형 절삭 공구는 한 번의 가공으로 공작물에 해당 형상을 직접 재현합니다. | 표준 절삭 공구로는 만들 수 없는 몰딩 모양, 오목한 곡선, 불규칙한 홈과 같은 특수 형상을 반복적으로 제작할 수 있습니다. |
| 스 트래들 밀링 | 동일한 축에 장착된 두 개의 절삭날이 동시에 두 개의 평행한 표면을 절삭합니다. | 한 번의 설정으로 직사각형 블록의 양쪽 면을 직각으로 맞추거나, 정확한 육각형 또는 정사각형 단면을 만들어낼 수 있습니다. |
| 헬리컬 밀링 | 이 도구는 원형 운동과 직선 운동의 조합인 나선형 경로를 따라 이동하여 곡선형 단면을 가진 원통형 또는 원뿔형 형상을 생성합니다. | 대형 엔드밀 없이 나선형 홈, 스크류 압축기 로터 또는 대구경 보어 윤곽 가공. |
| T-슬롯 밀링 | 특수 슬롯 밀링 작업으로, T자형 커터를 사용하여 먼저 표준 슬롯을 절삭한 다음 바닥을 넓혀 T자형 홈을 만듭니다. | 클램핑 고정 장치용 기계 테이블 T자형 슬롯 제작. |
이러한 모든 작업은 기본적으로 동일한 원리를 공유합니다. 즉, 회전하는 공구가 정밀하게 제어된 경로를 따라 재료를 통과하는 것입니다. 유일한 차이점은 커터 형상과 공구 경로 전략에 있습니다. 숙련된 CNC 프로그래머는 하나의 부품 프로그램에서 이러한 작업들을 여러 가지로 조합하여 사용할 수 있습니다. 예를 들어, 상단은 페이스 밀링으로 가공하고, 엔드 밀링으로 포켓을 황삭 가공하고, 프로파일링 패스로 측면을 정삭 가공한 다음, 볼트 구멍을 나사 밀링으로 가공하는 식입니다. 각 작업의 역할을 이해하면 설계자는 최소한의 설정으로 효율적으로 가공할 수 있는 부품을 설계하는 데 도움이 됩니다.
가공 재료 및 절삭 공구
가공 결과는 작업대 위에 놓는 재료와 스핀들에 장착하는 공구에 따라 크게 좌우됩니다. 아래는 어떤 재료를 가공하고 어떤 공구로 가공하는지에 대한 실용적인 개요입니다.
재료 개요
| 자재 | 가공성 | 일반적인 부품 |
| 알루미늄(6061, 7075) | 훌륭합니다 – 빠른 속도, 뛰어난 마감 | 하우징, 브래킷, 항공우주용 플레이트 |
| 연강(1018, A36) | 양호 – 예측 가능한 절삭, 적당한 공구 마모 | 샤프트, 프레임, 일반 구성 요소 |
| 합금강(4140, 4340) | 공정함 - 더 까다롭고, 엄격한 설정이 필요함 | 기어, 차축, 고강도 부품 |
| 스테인레스 스틸(304, 316) | 난이도 보통 – 가공 후 경화되며, 날카로운 공구가 필요합니다. | 식품 장비, 의료 장비, 해양 부품 |
| 공구강(D2, H13, P20) | 난이도 높음 - 마모성이 강하고 사전 경화된 옵션 | 금형, 다이, 펀치 |
| 티타늄(Ti‑6Al‑4V) | 어려움 - 열이 공구 끝부분에 집중됨 | 항공우주, 임플란트, 고성능 부품 |
| 주철 | 좋음 - 칩이 짧지만, 연마성 먼지가 발생함 | 기계 베드, 엔진 블록, 브레이크 부품 |
| 황동, 청동 | 탁월함 - 매끄러운 마감, 공구 마모 적음 | 밸브, 베어링, 피팅 |
| 구리 | 양호 – 끈적거리는 질감, 날카롭고 세련된 모서리가 필요함 | 전기 접점, 방열판 |
| 플라스틱(나일론, 아세탈, 아크릴, PTFE, PEEK) | 날카로운 도구를 사용하면 매우 효과적입니다. 녹지 않도록 주의하세요. | 시제품, 절연체, 밀봉재, 부싱 |
| 도자기, 유리 | 매우 어려움 - 다이아몬드 공구 사용, 가벼운 절삭 작업 | 반도체, 광학, 내마모 부품 |
| 마그네슘 합금 | 훌륭합니다. 하지만 칩 화재 위험에 대한 주의가 필요합니다. | 경량 하우징, 항공우주 |

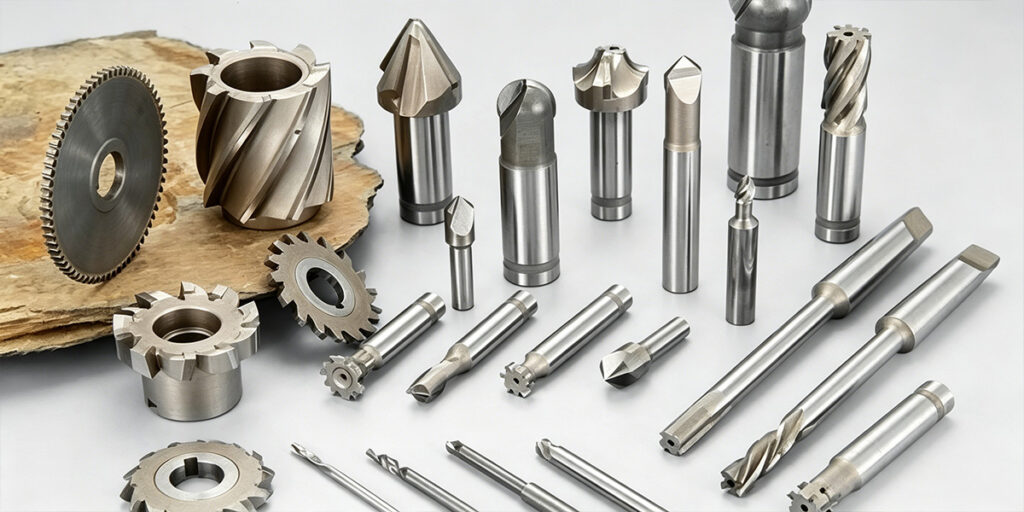

일반적인 절삭 도구
- 엔드밀 – 일상용 커터입니다. 사각 끝, 모서리 곡률형, 볼 노즈형 등 다양한 형태로 제공됩니다. TiAlN 또는 AlTiN 코팅 처리된 솔리드 카바이드 재질로 대부분의 강철 및 알루미늄을 고속으로 가공할 수 있습니다. 고속강(HSS)은 소량 가공이나 연질 소재에 여전히 사용됩니다.
- 볼 노즈 커터 - 금형 캐비티 및 곡면 부품의 3D 윤곽 가공 및 매끄러운 표면 마감을 위한 둥근 팁 엔드밀.

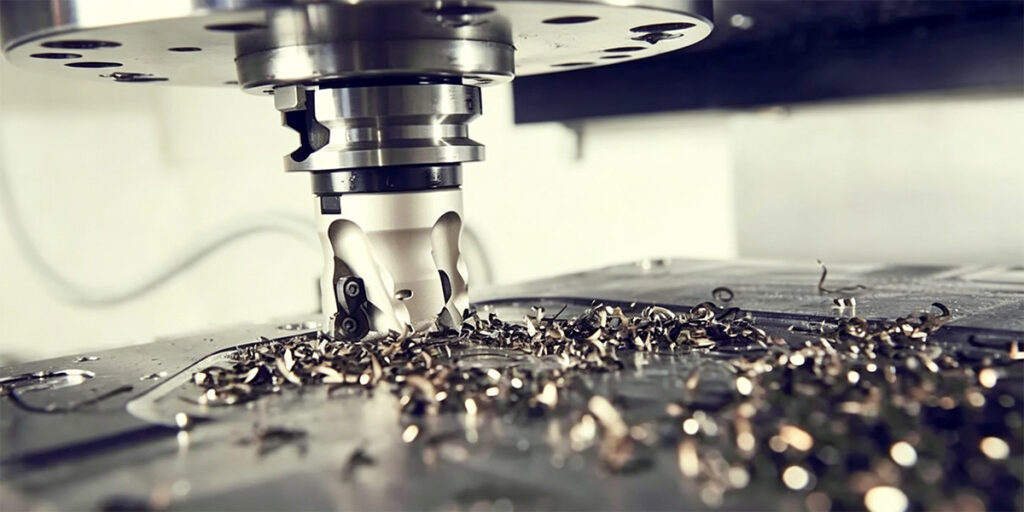

- 페이스밀 - 대구경 커터에 여러 개의 초경 인서트가 장착되어 있습니다. 넓은 표면을 빠르게 평탄화하고 평평한 기준면을 생성하도록 설계되었습니다.
- 슬롯 드릴 – 재료에 곧바로 파고들 수 있는 2날 커터. 키홈, 슬롯 및 폐쇄형 포켓 가공에 적합합니다.
- 스레드 밀 - 나선형 경로를 따라 내부 또는 외부 나사산을 절삭하는 단일 포인트 또는 다중 형상 공구. 하나의 공구로 동일한 피치로 여러 직경을 가공할 수 있습니다.
- 모따기 밀링 머신 및 각도 절단기 – 일관된 경사면을 만들거나, 모서리의 거스러미를 제거하거나, 장부맞춤과 같은 각진 형상을 가공할 수 있습니다.
- 형상 절삭기 및 기어 절삭기 - 기어 톱니 간격이나 장식 몰딩 프로파일과 같이 특정 형상을 한 번에 재현하는 맞춤형 프로파일 도구.
- 드릴과 리머 - 동일한 스핀들에서 작동합니다. 드릴은 구멍을 뚫고, 리머는 구멍을 정확한 직경과 표면으로 다듬습니다.
프로 팁 : 고급 초경 공구의 성능을 최대한 활용하려면 구조적 강성이 높은 기계(예: ...을 사용하는 기계)가 필요합니다. HT300 주철 프레임). 높은 강성은 초경 공구의 파손을 유발하는 미세 진동을 방지하여 더 높은 스핀들 속도로 작업하고 거울처럼 매끄러운 표면 마감을 얻을 수 있도록 합니다.
실제 적용 사례: CNC 밀링은 어디에 사용될까요?
CNC 밀링은 현대 제조의 핵심입니다. 마이크론 수준의 정밀도로 다양한 재료를 가공할 수 있기 때문에 거의 모든 중요 산업 분야에서 활용됩니다. 높은 구조적 강도와 복잡한 형상이 요구되는 부품은 CNC 밀링으로 제작되었을 가능성이 높습니다.
주요 산업 및 일반적인 구성 요소
- 자동차 산업:
- 예 : 엔진 블록, 실린더 헤드, 변속기 하우징 및 맞춤형 브레이크 부품.
- 값 : CNC 밀링 가공을 통해 이러한 부품은 고온과 기계적 스트레스를 견딜 수 있으며 완벽한 장착성을 보장합니다.
- 항공우주 및 방위:
- 예 : 터빈 블레이드, 날개 스파, 착륙 장치 부품 및 연료 매니폴드 부품.
- 값 : 종종 요구되는 5 축 가공 티타늄과 같은 특수 소재를 사용하는 이 산업은 "불량률 제로"라는 높은 허용 오차를 달성하기 위해 밀링 가공에 의존합니다.
- 의료 기기:
- 예 : 정형외과용 임플란트(고관절/무릎), 수술 기구 및 MRI 기계용 하우징.
- 값 : 스테인리스강 316L 및 티타늄과 같은 생체 적합성 소재는 FDA 수준의 엄격한 표면 마감 요구 사항을 충족하도록 쉽게 가공할 수 있습니다.
- 가전:
- 예 : 스마트폰 프레임, 노트북 케이스 및 방열판.
- 값 : 고속 밀링 센터를 이용하면 미려하고 가벼우며 내구성이 뛰어난 알루미늄 차체를 대량 생산할 수 있습니다.
- 금형 및 다이 제작:
- 예 : 사출 금형, 다이캐스팅 금형 및 단조 공구.
- 값 : 밀링은 플라스틱 및 금속 소비재를 대량 생산하는 데 사용되는 매우 정밀한 홈과 코어를 만드는 데 필수적입니다.
- 공업 자동화:
- 예 : 정밀 지그, 고정구, 로봇 팔 관절 및 센서 하우징.
- 값 : 맞춤형 툴링을 통해 공장은 높은 반복성을 바탕으로 자체 생산 라인을 자동화할 수 있습니다.
이러한 산업 분야에서 CNC 밀링을 선택하는 이유
CNC 밀링은 단순히 "부품 제작"을 넘어 다음과 같은 이점을 제공합니다. 확장 성기업이 새로운 의료 기기용 시제품 하나가 필요하든, 자동차용 브래킷 10,000만 개가 필요하든, 생산 과정은 동일합니다. B2B 구매자에게 이는 장기적인 비용 절감과 핵심 산업 부품의 시장 출시 기간 단축을 의미합니다.
CNC 밀링의 장점과 한계
모든 제조 공정에는 강점과 약점이 있습니다. 양면을 모두 이해하면 CNC 밀링이 진정으로 가치를 더하는 부분에 활용할 수 있습니다.
장점
고정밀
제대로 관리된 CNC 밀링 머신은 수 미크론 이내의 정밀도를 유지할 수 있습니다. 이 기계는 프로그래밍된 좌표를 따라 움직이므로 수동 작업에서 발생하는 미세한 오차를 제거합니다. 이러한 수준의 정밀도는 베어링 시트, 씰 표면 및 위치 결정 형상과 같이 완벽하게 결합되어야 하는 부품에 필수적입니다.
Repeatability
일단 프로그램이 검증되면, 부품 하나를 생산하든 천 개를 생산하든 본질적으로 동일한 결과를 얻을 수 있습니다. 이러한 일관성 덕분에 생산 배치, 몇 달 간격으로 제작되는 예비 부품, 또는 기존 조립품과 일치해야 하는 교체 부품 등 어떤 경우에도 해당 공정을 신뢰할 수 있습니다.
복잡한 기하학 기능
CNC 밀링은 수작업으로는 매우 어렵거나 불가능한 형상, 즉 3D 곡면, 깊은 포켓, 언더컷, 복잡한 프로파일 등을 제작할 수 있습니다. 다축 밀링 머신은 한 번의 설정으로 부품의 여러 면에 접근할 수 있어 공작물을 이동하고 다시 고정해야 하는 횟수를 줄여줍니다.
효율성 및 자동화
CNC 기계는 설정 후 밤새 또는 주말에도 무인으로 작동할 수 있습니다. 자동 공구 교환기는 스핀들을 멈추지 않고 절삭 공구를 교체하며, 팔레트 시스템은 현재 가공 중인 공작물을 절삭하는 동안 다음 가공물을 적재할 수 있습니다. 이러한 기능 덕분에 기계는 하루 중 더 오랜 시간 동안 생산성을 유지할 수 있습니다.
광범위한 소재 호환성
적절한 공구와 절삭 매개변수를 사용하면 동일한 CNC 밀링 머신으로 알루미늄, 탄소강, 스테인리스강, 티타늄, 엔지니어링 플라스틱, 심지어 첨단 세라믹까지 가공할 수 있습니다. 이러한 유연성 덕분에 단일 장비로 시제품 제작, 위탁 생산, 혼합 재료 생산까지 지원할 수 있습니다.
소량 생산에 적합한 유연성
CNC 밀링은 금형이나 스탬핑 다이와 같은 전용 툴링이 필요하지 않기 때문에 단일 부품, 소량 생산 및 맞춤형 프로젝트에 적합합니다. 특수 툴링 제작을 기다릴 필요 없이 CAD 모델에서 바로 완제품을 제작할 수 있습니다.
제한 사항
높은 초기 투자
산업용 CNC 기계는 공구, CAM 소프트웨어, 숙련된 작업자 교육 등을 포함하여 상당한 초기 비용을 수반합니다. 작업량이 적거나 불규칙적인 기업의 경우, 투자 수익을 얻기까지 시간이 걸릴 수 있습니다.
지속적인 공구 비용
절삭 공구는 사용함에 따라 마모되며, 특히 마모성이 강하거나 단단한 재료를 절삭할 때 마모가 심해집니다. 공구를 양호한 상태로 유지하려면 정기적인 점검과 교체가 필요합니다. 고속 절삭 및 단단한 공작물 재료는 공구 마모를 가속화할 수 있습니다.
재료 및 형상 제약 조건
일부 재료는 가공하기가 매우 어렵습니다. 경화 공구강, 티타늄 합금, 니켈 기반 초합금은 견고한 기계, 정밀한 속도 선택, 고품질 공구 코팅을 요구합니다. 또한, 매우 깊고 좁은 슬롯, 날카로운 내부 모서리, 극도로 얇은 벽과 같은 특정 형상은 기계의 정밀도와 관계없이 원형 회전 공구로는 가공하기 어렵습니다.
작업 영역 제한
모든 밀링 머신에는 정해진 작업 공간이 있습니다. 테이블 이동 범위를 초과하는 부품은 여러 번의 셋업을 거쳐 가공하거나(이 경우 정렬이 틀어질 위험이 있음) 더 큰 기계로 옮겨 가공해야 합니다. 구조용 용접물이나 대형 금형 베이스와 같은 매우 큰 부품은 특수 갠트리 또는 포털 머신이 필요한 경우가 많습니다.
프로그래밍 및 기술 요구 사항
효율적인 CNC 밀링은 단순히 파일을 불러와 시작 버튼을 누르는 것만이 아닙니다. 올바른 절삭 전략을 선택하고, 이송 속도와 절삭 속도를 정확하게 설정하며, 안정적인 공작물 고정 장치를 설계하고, 표면 조도나 치수가 변동하기 시작할 때 문제를 해결할 수 있는 전문가가 필요합니다. 이러한 전문성을 갖춘 인력을 찾고 유지하는 것은 많은 시장에서 여전히 큰 과제입니다.
항상 가장 빠르거나 저렴한 선택지는 아닙니다.
단순한 원형 부품의 경우, 선삭 가공이 일반적으로 더 빠르고 경제적입니다. 하지만 단순한 형상의 부품을 대량으로 생산해야 하는 경우에는 초기 금형 투자 비용이 회수된 후에는 스탬핑이나 다이캐스팅을 통해 단가를 훨씬 낮출 수 있습니다.
CNC 밀링은 부품의 복잡성, 정밀도 및 유연성이 절대적인 최저 단가보다 더 중요할 때 가장 효과적입니다. 이 공정이 적합한 경우와 적합하지 않은 경우를 이해하는 것은 강력하지만 특정 용도에 특화된 제조 도구를 잘못 사용하는 것을 방지하는 데 도움이 됩니다.
CNC 밀링 설계 시 고려 사항
CNC 밀링용 부품 설계는 공정을 거스르기보다는 공정과 조화를 이루는 것입니다. 몇 가지 실용적인 규칙을 따르면 가공 시간을 단축하고, 공구를 단순화하며, 목표 공차를 달성할 수 있습니다.
내부 모서리 반경
회전하는 원형 절삭 공구는 날카로운 내부 모서리를 남기지 않습니다. 최소 내부 반경은 절삭 공구 직경의 절반 이상이어야 합니다. 일반적으로 가공할 부품의 기능에 따라 허용되는 최대 반경을 사용하는 것이 좋습니다. 이렇게 하면 공구 교체 횟수가 줄어들고 더 크고 단단한 절삭 공구를 더 빠르게 사용할 수 있습니다. 일반적인 범용 엔드밀의 경우 3~5mm의 내부 반경이 적당하며, 반경이 작을수록 공구 크기가 작아지고 비용이 증가합니다.
벽 두께
매우 얇은 벽은 절삭력에 의해 진동하여 변형되거나 파손될 수 있습니다. 알루미늄의 경우, 지지대가 없는 벽 두께는 0.8~1.0mm 이상, 강철의 경우 1.5mm 이상으로 유지해야 합니다. 높고 얇은 형상은 두께를 더욱 두껍게 하거나 고정 장치를 사용하여 지지해야 합니다. 견고한 기계가 도움이 되지만, 형상 자체가 한계를 결정합니다.
구멍 깊이 및 직경
깊고 좁은 구멍은 가공하기 어렵습니다. 실용적인 지침은 표준 드릴링의 경우 구멍 깊이를 직경의 4~5배 이하로 유지하는 것입니다. 그 이상으로 깊이를 줄이면 칩 배출과 공구 흔들림이 심각한 문제가 됩니다. 나사 구멍의 경우 나사 밀링을 사용하면 탭 가공보다 더 깊은 곳까지 가공할 수 있고 제어력도 더 뛰어납니다.
도구 접근성
절삭 공구는 가공할 모든 표면에 물리적으로 도달해야 합니다. 벽 뒤나 깊은 홈에 숨겨진 형상은 공구 홀더의 도달 거리가 길어야 하거나, 그렇지 않으면 해당 방향에서 가공이 불가능할 수 있습니다. 설계자는 공구를 원통형으로 가정하고, 홀더가 부품과 충돌하지 않고 각 형상에 접근할 수 있는지 확인해야 합니다.
허용 오차
베어링 시트, 정렬 형상, 접합면과 같은 기능적 표면에만 엄격한 공차를 적용하십시오. 과도한 공차는 부품 성능 향상 없이 비용만 증가시킵니다. ±0.1mm의 일반적인 공차는 유지하기 쉽지만, ±0.01mm의 공차는 정밀한 설정, 날카로운 공구, 견고한 기계가 필요합니다.
텍스트 및 표면 디테일
글자나 로고를 새길 때, 양각(엠보싱) 방식은 음각(인조) 방식보다 가공 속도가 빠릅니다. 제거해야 하는 재료가 적기 때문입니다. 음각 방식은 선명하지만 시간이 더 오래 걸립니다. 두 방식 모두 단순한 산세리프체를 선택하고 음각 깊이는 얕게 하는 것이 좋습니다. 고속 스핀들과 견고한 기계 구조가 결합되어 대형 부품에서도 떨림 없이 정밀한 디테일과 매끄러운 표면 마감을 구현할 수 있습니다.
CNC 밀링 비용
CNC 밀링 비용은 크게 두 가지 영역으로 나뉩니다. 바로 장비 구매 비용과 부품당 가공 비용입니다. 이 두 가지를 모두 이해하면 현실적인 예산을 세우는 데 도움이 됩니다.
기계 가격 범위
기본형 데스크톱 CNC 라우터는 1,000달러 미만에서 시작할 수 있습니다. 전문가용 고성능 3축 수직 가공 센터는 일반적으로 30,000달러에서 100,000달러 사이입니다. 더 큰 다축 장비나 팔레트 체인저 및 고급 제어 장치를 갖춘 장비는 150,000달러 이상에 쉽게 도달합니다. 공구, 공작물 고정 장치, CAM 소프트웨어 및 설치 비용이 초기 투자 비용에 추가됩니다.
부품당 가공 비용을 좌우하는 요인
- 자재 - 재료 선택은 원자재 가격과 절단 속도 모두에 영향을 미칩니다. 알루미늄은 티타늄이나 경화강보다 가공 비용이 저렴합니다.
- 복잡성 - 특징이 많거나, 공차가 엄격하거나, 깊은 홈이 있는 부품은 프로그래밍 시간이 더 오래 걸리고, 설정 횟수가 더 많으며, 더 작은 공구가 필요하므로 시간과 비용이 모두 증가합니다.
- 기계 시간 – 가장 큰 변수입니다. 스핀들이 작동하는 매 순간 비용이 추가됩니다. 설계자는 한쪽에서만 접근 가능한 형상을 만들고 표준 공구를 사용함으로써 이를 줄일 수 있습니다.
- 공구 마모 단단하거나 마모성이 강하거나 질긴 재료는 절삭 공구를 더 빨리 마모시킵니다. 잦은 공구 교체와 짧아진 공구 수명은 부품당 비용을 증가시킵니다.
- 배치 크기 - 단품 부품의 경우 모든 설정 비용이 발생합니다. 대량 생산의 경우 설정, 프로그래밍 및 고정 장치 비용이 여러 부품에 분산되어 단가가 크게 낮아집니다.
실제로 CNC 밀링 비용을 관리하는 가장 효과적인 방법은 공정을 고려하여 부품을 설계하고 배치 크기를 프로젝트의 실제 요구 사항에 맞추는 것입니다.
프로젝트에 맞는 최적의 솔루션 찾기
CNC 밀링은 단순한 절삭 공정을 넘어, 현대 산업이 전례 없는 정밀도와 확장성을 달성할 수 있도록 지원하는 핵심 기술입니다. 복잡한 항공우주 부품을 생산하든 고급 산업용 알루미늄 프로파일을 생산하든, 적합한 장비를 선택하는 것은 제조 우수성을 향한 첫걸음입니다.
